葆德空压机远程监控系统分为两种，为一代与二代监控系统，在硬件和软件上有所区别，两套监控系统不能相互兼容，对应需要采用各自软件和硬件才能运行。两代监控系统在控制器上都可以相互使用，但是需要注意的是控制器程序版本号为v3.30以上的控制器才可以兼容两种dtu硬件，使用时需要在触摸屏页面的“出厂参数”页面内查看控制器版本号。二代监控系统在2014年10月正式投入使用，并且电话卡在出厂时没有安装到dtu内，需要首次安装使用时按照流程激活电话卡，具体流程和方法接下来会详细说明。

如何区分两种监控系的dtu硬件，下面用一张图标出两者的区别。



(一) 一代监控系统安装调试流程

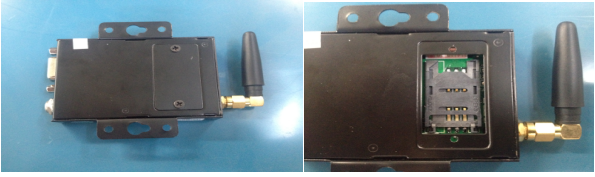

电话卡的安装：

首先断开dtu电源（切忌不能在dtu通电的时候插拔电话卡，容易造成dtu损坏），按黄色按钮，放置电话卡

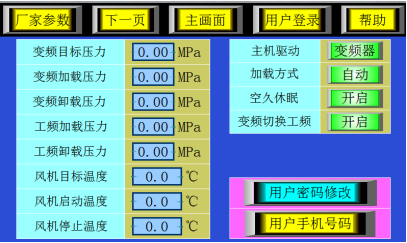

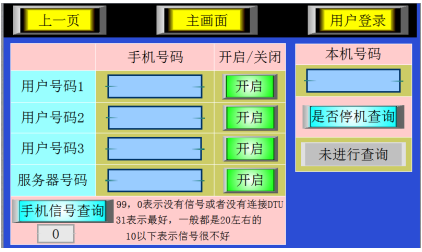

1. 点击“用户手机号码”进入dtu用户号码设置画面。

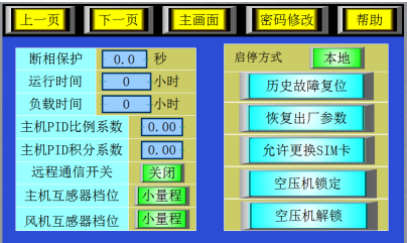

2. 进入厂家参数设置开启远程通信开关如下画面：



3. 开启“远程通信开关”

4. 点击“允许更换sim卡”

5. 返回主画面确认是否有报警

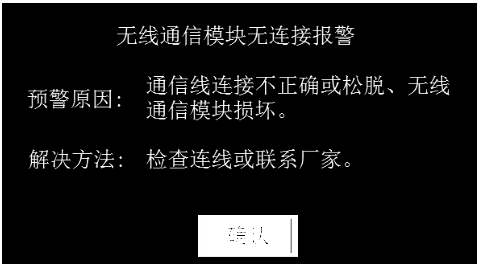

若为此画面说明dtu存在故障

现象	原因	对策
dtu指示灯不闪烁	电源适配器坏 电源极性反接 电源线接触不良 dtu坏	更换电源适配器 校正电源极性 更换电源线 更换dtu
dtu指示灯闪烁	通信线接触不良 通信线焊线错误 dtu坏 触摸屏故障	更换通信线 重焊通信线 更换dtu 更换触摸屏



若为此画面说明dtu内无sim卡、或sim卡坏

现象	原因	对策
未安装sim卡		安装sim卡
已安装sim卡	sim卡接触不良 sim卡坏	重装sim卡 更换sim卡

更换sim卡后点击



6. 打开如下画面



输入用户密码，点击



在输入用户手机号



7. 取下变频器报警线，检测用户是否能收到报警短信。若无法收到报警短信，则点击，查询dtu当前信号强度，若小于10则安装合适长度的天线延长线再次尝试。

8. 在将设备型号、机器编号、控制器编号和电话卡号码记录在调试表上。



9. dtu调试完毕





(二) 二代远程控制系统安装调试方法

1、 激活电话卡

把号码卡插入手机，拨打电话13800138000，接通后挂掉电话

发短信13929991902#999到1008600399，成功后会收到短信提示手机卡功能已经开启。

2、 按装电话卡

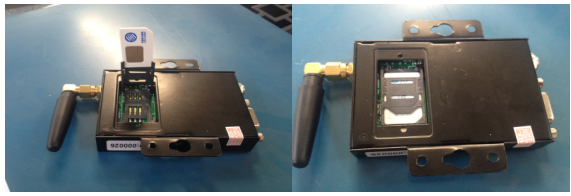

把电话卡安装到dtu中，将dtu后面两个螺丝取下来。



将卡放在卡槽里面



   检查卡是否装好后，将卡槽盖装好上好螺丝连接好dtu电源线，通讯线。



3、 设置相关通讯参数

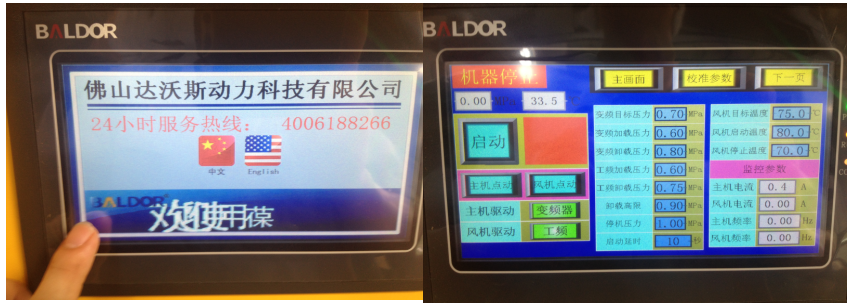

进入机器触摸屏信息画面，用手指点屏幕左下角2秒进入调试画面，点击下一页

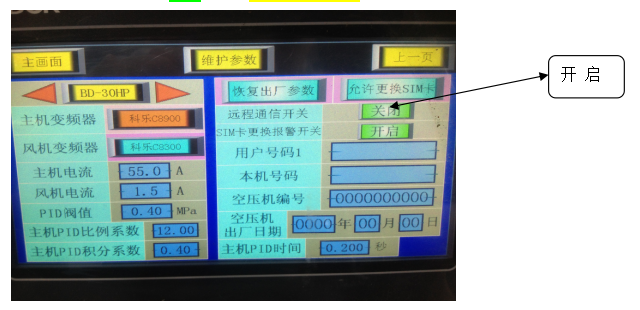

将远程通信开关设置为开启并点击允许更换sim卡

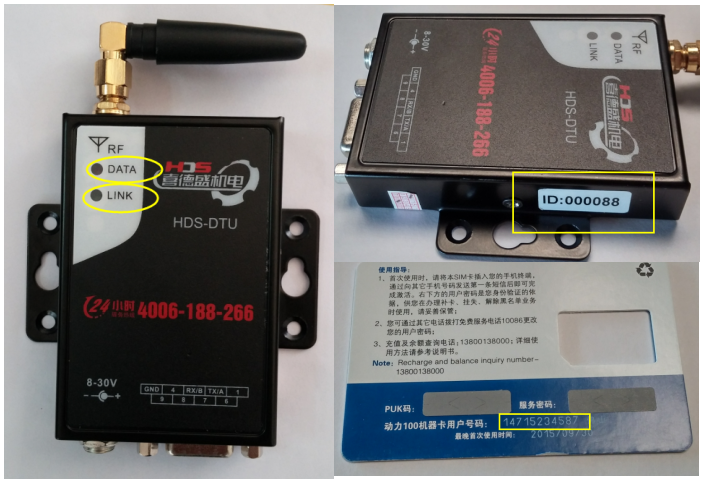

在系统正常工作时dtu的link指示一直灯闪黄色，data指示灯不亮



4、 登记dtu的id号码，手机卡号码，完成安装dtu的步骤了。接下来是在系统里添加。

5、 登录葆德空压机监控系统

登录监控系统121.40.162.241，添加设备，输入设备信息后点击保存，1-2分钟查看连接状态显示连接成功即可。







监控连接不上问题排除步骤

1. 首先检查电话卡时候激活，激活步骤为把随机配的电话卡放入手机中，拨打13800138000电话激活，然后发短信13929991902#999到1008600399，成功后会收到短信提示手机卡功能已经开启。

2. 检测dtu id号码是否正确，正确的id号码为6位数。

3. 检查dtu的指示灯是否闪烁正常，正常是dtu的指示灯的第二个灯在闪，在空压机触摸屏“用户手机号码”页面查询dtu的信号强度。

4. 在空压机触摸屏界面“用户手机号码”中输入自己的手机号码，然后更改设备保养耗材使用时间，测试空压机是否能够正常发送短信。

以上步骤检测后还不行请联系厂家。
