1. c8900系列变频器接线图纸

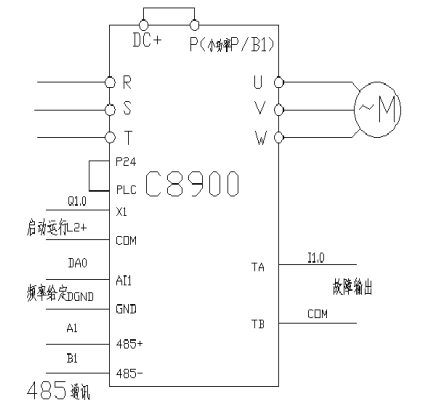

图1. 永磁空压机c8900变频器接线图
上电请确定p98.05值是否对应该驱动器功率标称的电流值（驱动器铭牌上的输出电流值），然后确定版本号为p98.02=8889。
¤快捷调试方式
利用已经上传参数的面板直接下载到要调试的驱动器里，一定要用对等功率的参数，就是这个面板里的参数要跟调试的电机功率一致，否则要进行相关参数调整，下载参数操作方式如下：
1. 参数的上传下载拷贝功能；
a.p00.06选择1 参数从驱动器上传到面板；
b.p00.06选择2 参数从面板下载到变频器。
2. 参数下载完成后；
a.同功率电机无需电机自学习即可由触摸屏操作运行。
b.不同功率电机参数需要修改参数重新自学习，自学习完成后，同样需要将p03.09值改成与p03.07一样值，驱动器才能运行工作。

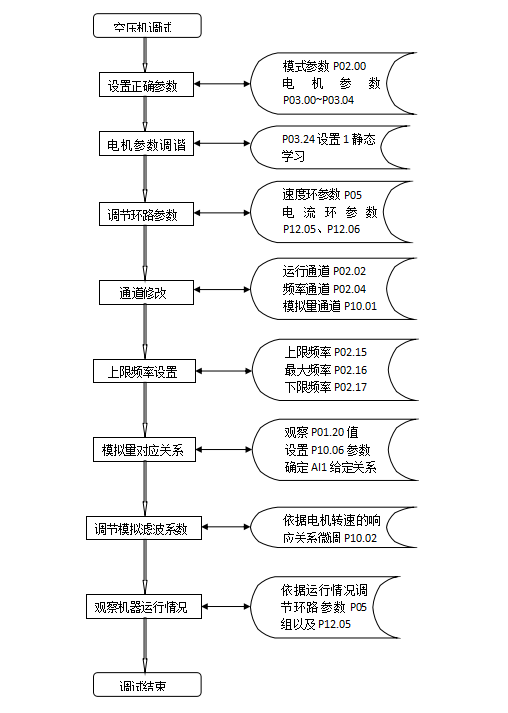

2. 螺杆空压机开环永磁同步电机的调试流程图
3. 开环永磁同步螺杆空压机驱动器调试步骤
1) 电机试运行；
1）上电进入参数p00.00，将0改成 1，表示进入参数修改状态；
2）设置电机控制模式p02.00将0000改成0010，表示开环矢量同步电机控制模式；
3）依据电机铭牌设置电机参数p03.00~p03.04；
p03.00 电机额定功率
p03.01 电机额定电压
p03.02 电机额定电流
p03.03 电机额定频率
p03.04 电机额定转速
4）设置电机自整定参数p03.24，将0改成1，按enter键确定设置参数，按run，电机进入自学习状态，直到运行指示灯fwd和rev等灭了，将自学习完成的参数p03.09改成p03.07一样的值；
5）点动面板m键，观察电机运行方向（电机尾部有红色方向标），方向反转更换电机uvw任意两相；
6）用面板按run操作驱动器运行50hz，观察运行频率和电流情况，无问题进入第二个步骤。
2) 修改通道参数；
1）调整运行命令通道p02.02，将参数改成1；
0表示面板操作运行 1表示端子控制运行 2 表示串口通讯控制运行；
当设置好p02.02参数后，通过触摸屏操作启动变频器，驱动器还不运行，请观察p1.18值，观察其端子状态情况，个位显示1表示x1导通，为0表示x1断开；
2）调整频率给定通道p02.04，将参数改成3（频率给定通过模拟量ai给定）。
3) 选择模拟量功能；
p10.01
将p10.01个位设置9即可，表示主频率给定ai1方式选择单极性
4) 依据电机工作转速调整上限频率和下限工作频率；
p02.15上限频率 p02.16最大频率 p02.17下限频率
观察p01.20的模拟量电压，调整参数p10.06确定模拟最大给定关系
将p12.09值默认设置为0.3s后，可以在上位机触摸屏处控制驱动器运行，观察驱动器运行情况
5) 根据空压机运行的稳定情况调整模拟量滤波时间p10.02，速度环参数p05组以及电流环参数p12.05。
a.当电机转速响应过快时将p10.02值稍微调大，调小模拟滤波时间会导致电机转速响应过快；
b.当电机低速运行抖动时调小p05.00低速环路比例增益，调大p05.01低速积分时间，环路参数不能调试过强，依运行情况而定；
c.当当电机高速转速有波动时，稍微加强高速环参数，将p05.04高速比例增益调大，将p05.05高速积分时间略微调小，环路参数不易过强，依运行情况而定。
4. 调试参数表
基本参数
功 能 | 名 称 | 设定值 | 定 义 |
p02.00 | 电机与控制模式选择 | 0010 | 同步开环 |
p02.02 | 运行命令通道 | 1 | |
p02.04 | 频率给定源 | 3 | 模拟ai给定 |
p05.00 | 低速环比例增益 | 16 | |
p05.01 | 积分时间 | 0.2 | |
p05.04 | 高速比例增益 | 15 | |
p05.05 | 高速环积分 | 0.2 | |
p05.15 | 电动转矩限幅 | 150% | |
p05.16 | 制动转矩限幅 | 150% | |
p08.07 | 停机频率 | 3.5 | 3.5hz |
p09.00 | x1端子功能选择 | 01 | 默认正转 |
p09.20 | ta/tb | 16 | 故障输出 |
p10.01 | ai模拟功能选择 | 009 | 单极性 |
p10.02 | ai1滤波系数 | 0.1 | |
p10.06 | 模拟最大给定值 | 98% | 9.8v |
p10.08 | 模拟最小给定值 | 20% | |
p12.02 | 载频 | 6 | 6k |
p12.03 | pwm波模式 | 1000 | |
p12.05 | 电流环系数 | 300 | |
p12.09 | 预励磁时间 | 0.3s | |
p12.10 | 最大弱磁电流 | 70 | 70% |
p12.18 | 高级参数1 | 4 | |
p12.19 | 高级参数2 | 2 | |
p12.20 | 同步机高级参数 | 5 | 5% |
p12.21 | 同步机高级参数 | 30 | 30% |
p12.24 | 启动不找初始角度 | 0 | 启动不找角度 |
p15.01 | 通讯配置 | 001 | |
p15.02 | 通讯地址 | 001 | |
p97.01 | 输出缺相动作 | 0002 | 不动作 |
p97.02 | 欠压故障指示动作选择 | 0010 | 动作 |
p97.10 | 限流水平 | 150% | |
p97.12 | 上电对地短路检测 | 0 | 上电不检测 |
各个功率段电机参数
1、15kw（机型号13、p98.05=32a）------20p
功 能 | 名称 | 设定值 | 定义 |
p02.13 | 加速时间 | 20 | 20s |
p02.14 | 减速时间 | 20 | 20s |
p02.15 | 最大频率 |
|
